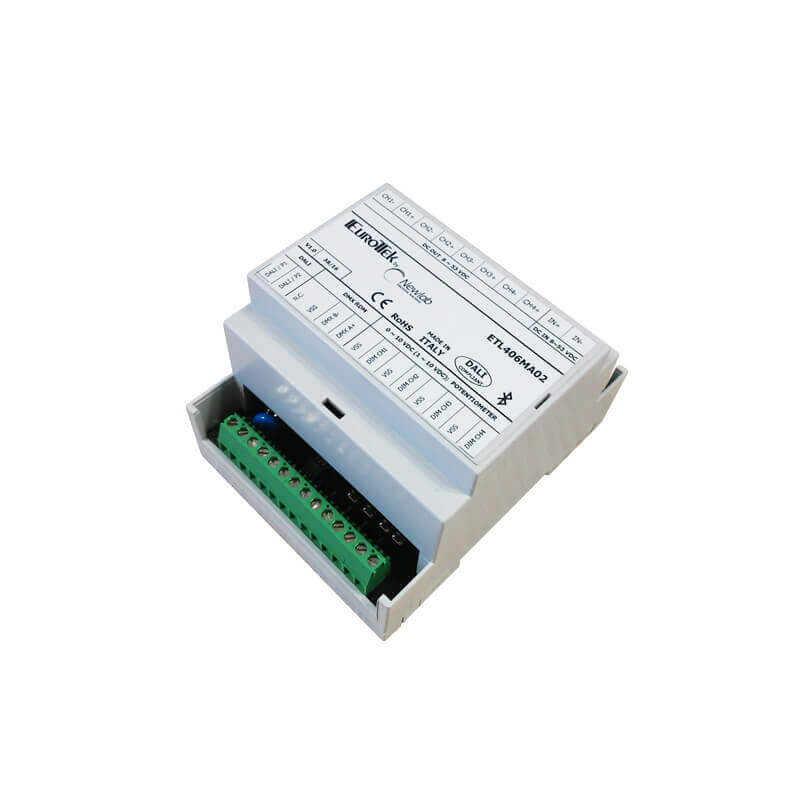

Dimmer 4 canali RGB+W disponibile nelle versioni con uscita in corrente o in tensione.
►Range di alimentazione 8~53VDC
►ETL405MA02C4A01 Uscita in corrente da 170mA a 1050mA PWM impostabile mediante
interfaccia ETL392MA00N0A01, venduta separatamente.
►ETL406MA02T4A01 Uscita in tensione 8 ~ 53V DC, fino ad 8 Amp per canale
►Compatibile con standard DMX512 RDM.
►Funzionalità MASTER/SLAVE per sincronia digitale con altri driver o dispositivi
DMX512A compatibili
► Compatibile con standard DALI
► Controllabile via Bluetooth, tramite applicazione dedicata
Altri ingressi di controllo:
► un ingresso da pulsante N.O. 85~265V AC isolato
► 4 ingressi 0~10/1~10 V DC oppure da potenziometro
► Protezione contro l’inversione della polarità della tensione di alimentazione
► Protezione contro le sovratensioni in ingresso
► Protezione dei canali di uscita da sovratensioni e corto circuito su singolo canale
► Protezione termica
I dispositivi ETL405MA02C4A01 ed ETL406MA02T4A01 possono operare in diverse modalità.
La programmazione della modalità operativa, oltre che quella di altri parametri di funzionamento (es. indirizzo DMX512, fade, etc.) deve essere
effettuata mediante il programmatore opzionale ETL392MA00N0A01.
Riferirsi al manuale del programmatore per il setup delle modalità.
Le modalità supportate sono:
► Modalità 0 ( default) INGRESSO SLAVE DMX-512/RDM 4 CANALI
► Modalità 1 INGRESSO SLAVE DMX-512/RDM 4 CANALI CON POSSIBILITÀ DI SETTAGGIO PARAMETRI
► Modalità 2 INGRESSO SLAVE DMX-512/RDM MONOCANALE
► Modalità 3 INGRESSO SLAVE DMX-512/RDM MONOCANALE CON POSSIBILITA’ DI SETTAGGIO PARAMETRI
► Modalità 4 INGRESSO DALI 4 CANALI
► Modalità 5 INGRESSO DALI MONOCANALE
► Modalità 6 INGRESSO PUSH (NON ISOLATO) 4 CANALI INDIPENDENTI
► Modalità 7 INGRESSO PUSH (ISOLATO) MONOCANALE + BLUETOOTH
► Modalità 8 INGRESSO POTENZIOMETRO (100KΩ), 0-10V, 1-10V 4 CANALI INDIPENDENTI
► Modalità 9 GENERATORE SHOW STANDALONE CON CONTROLLO TRASMISSIOINE SU BUS DMX-512
In tutte le configurazioni, ad esclusione delle modalità SLAVE DMX512/RDM, i dispositivi ETL405MA02C4A01 ed ETL406MA02T4A01 convertono
i dati ricevuti dal campo (DALI, pulsanti push, 0-10V, 1-10V, potenziometro, BLE etc.) in formato DMX-512/RDM sui canali 1-2-3-4.
