L’accoppiatore multimediale KSC funziona come un accoppiatore di linea/area KNX per fornire una connessione dati bidirezionale tra due linee/aree KNX TP.
Le sotto reti KNX TP sono accoppiate tra loro con isolamento galvanico.
Utilizzando l’applicazione dell’accoppiatore TP, KSC può essere utilizzato come accoppiatore di linea KNX TP per collegare diverse linee TP KNX, ma anche come aree KNX TP o sistemi di installazione KNX TP diversi tramite la dorsale TP.
Il filtraggio dei telegrammi KNX viene eseguito in base al luogo di installazione, alla gerarchia ed in base alle tabelle dei filtri incorporate per le comunicazioni di gruppo.
Per una diagnosi dettagliata, tutte le modalità/stati operativi sono mostrati da un display a due LED.
Utilizzando l’applicazione ripetitore TP, KSC è in grado di estendere una linea KNX TP fornendo trasferimento dati non filtrato e isolamento galvanico tra i segmenti.
Fino a quattro segmenti di linea possono formare un’unica linea KNX TP collegando tre ripetitori di linea KSC.
Ogni segmento di linea richiede la propria unità di alimentazione per il bus KNX.
Per facilitare la messa in servizio e la risoluzione dei problemi la funzione manuale per il filtraggio dei telegrammi di breve durata commuta tra on e off rendendo disponibili le impostazioni speciali di instradamento / ripetizione / conferma.
| Codice | Sigla | Caratteristiche |

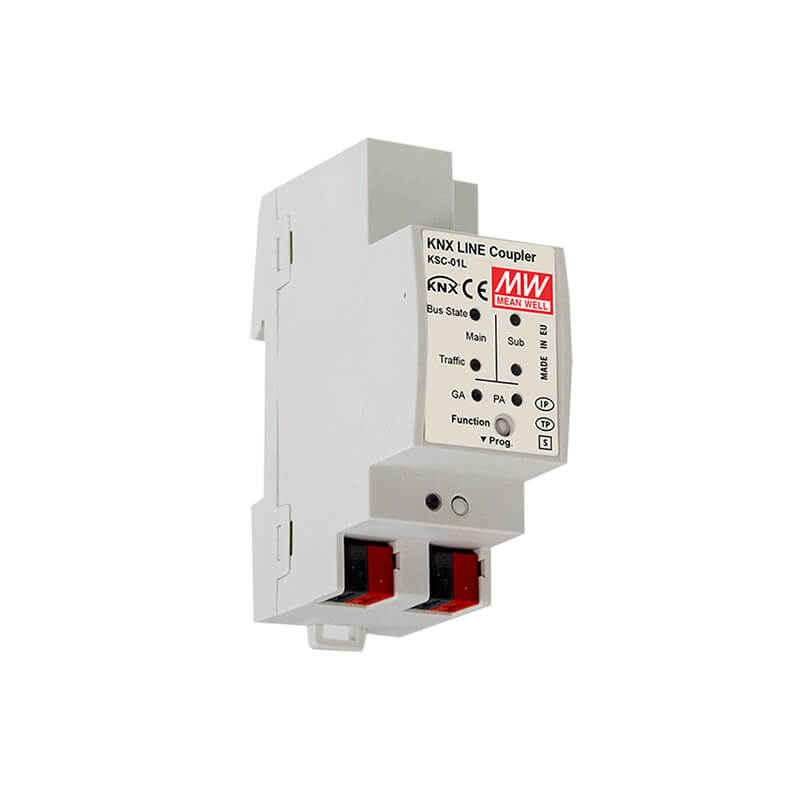

| ETKSC01L | KSC-01L | Accoppiatore di linea KNX |
